Описание модели электромагнитного двигателя с КПД > 100%

Давно уже не секрет, что двигатели с КПД больше 100% считаются невозможными. Их существование противоречит основному закону физики — Закону о сохранении энергии.

Этот закон гласит: Энергия не может появиться ниоткуда и исчезнуть в никуда. Она лишь может преобразовываться из одного вида энергии в другую. Например, из электрической в световую с помощью электрической лампы, или из механической в электрическую с помощью электрогенератора тока и так далее.

Конечно, это справедливо. Любому двигателю нужен источник энергии. Двигателю внутреннего сгорания — бензин, электродвигателю — источник электроэнергии. Например, аккумуляторы. Но бензин не вечен, его нужно постоянно пополнять, да и аккумуляторы требуют периодической подзарядки.

Но, если использовать источник энергии, который бы не нуждался в пополнении, то есть неисчерпаемый источник энергии, двигатель с КПД больше 100% вполне мог бы иметь право на существование.

На первый взгляд существование такого источника в природе невозможно. Однако это только на первый, неподготовленный, взгляд.

Возьмём, к примеру, гидроэлектростанцию. Вода, собранная в огромное водохранилище, падает с большой высоты плотины и вращает гидротурбину, которая в свою очередь вращает электрогенератор. Электрогенератор вырабатывает электроэнергию.

Вода падает под действием гравитации Земли. При этом совершается работа по выработке электроэнергии, хотя гравитация Земли, являясь источником энергии притяжения, не уменьшается. Затем вода под действием излучения Солнца и всё той же гравитации снова возвращается в водохранилище. Солнце, конечно, не вечное, но на пару миллиардов лет его хватит. Ну а гравитация опять совершает работу, вытягивая влагу из атмосферы, и опять не уменьшаясь ни на йоту. По своей сути гидроэлектростанция является гидроэлектрогенератором с КПД больше 100%. Только громоздким и дорогим в обслуживании. Тем не менее работа гидроэлектростанций наглядно показывает то, что создание двигателя с КПД больше 100%, вполне осуществимо.

Ведь не только гравитация может служить источником неисчерпаемой энергии.

«Постоянный магнит ниоткуда не получает энергию, а его магнитное поле не расходуется, когда им что-либо притягиваешь».

Постоянный магнит притянул к себе железный предмет. Тем самым совершил работу. Но его сила при этом совершенно не уменьшилась. Это уникальное свойство постоянного магнита позволяет использовать его в качестве источника неисчерпаемой энергии.

Конечно, создание двигателя на основе постоянного магнита и с КПД больше 100% очень смахивает на создание пресловутого «Вечного двигателя», модели коего заполонили страницы интернета, но это не так. Магнитный двигатель не Вечный, но Даровой. Рано или поздно его детали износятся и потребуют замены, а источник энергии, постоянный магнит, практически вечен.

Правда некоторые «специалисты» утверждают, что постоянный магнит постепенно теряет свою притягивающую силу в результате так называемого старения. Это утверждение неверно, но даже если это и так, он не изнашивается механически и вернуть его в прежнее, рабочее состояние можно всего одним магнитным импульсом. А производители современных постоянных магнитов гарантируют его неизменное состояние в течение не менее 10 лет.

Двигатель, требующий перезарядки один раз в десять лет, и при этом дающий чистую и безопасную энергию, вполне может претендовать на роль спасителя человеческой цивилизации от неизбежного энергетического Армагеддона.

Попытки создания магнитного двигателя с КПД больше 100% делались неоднократно. К сожалению, пока никому не удалось создать чего-либо серьёзного. Хотя потребность в таком двигателе в наше время растёт с небывалой скоростью. А если есть спрос, то предложения обязательно будут.

Одна из моделей такого двигателя и предлагается на суд специалистов в области электротехники и энтузиастов альтернативной энергетики.

В принципе, ничего сложного в модели магнитного двигателя нет. Однако создание модели весьма не просто. Требуются достаточно серьёзное станочное оборудование и высокое качество производства. Модель невозможно сделать одним напильником и на «коленке». Хотя «тульские левши» ещё не перевелись на Руси.

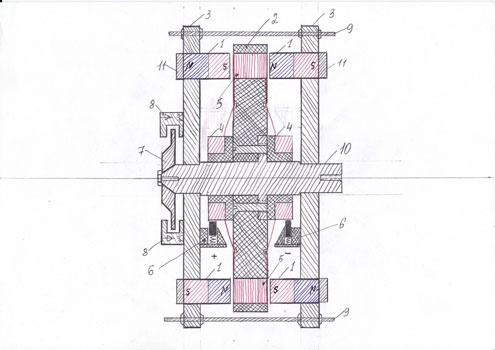

На рисунке схематически изображена конструкция магнитного двигателя с КПД больше 100%.

На рисунке схематически изображена конструкция магнитного двигателя с КПД больше 100%.

  1. Постоянные магниты неодим-железо-бор с максимально возможной индукцией магнитного поля.
  2. Немагнитный диэлектрический ротор. Материал ротора — текстолит или стеклотекстолит.
  3. Статор. Или подшипниковые щиты. Материал — алюминий.
  4. Контактные кольца. Материал — медь.
  5. Электромагнитные катушки. Соленоиды, навитые тонким медным проводом.
  6. Контактные щётки. Материал — электрографит.
  7. Диск управления подачи электрического импульса на электромагнитные катушки.
  8. Оптопары на просвет. Датчики управления подачи электрического импульса на электромагнитные катушки.
  9. Шпильки статора, регулирующие зазор между постоянными магнитами и электромагнитными катушками.
  10. Вал ротора. Материал сталь.
  11. Замыкающие магнитопроводы. Кольца из мягкого железа, усиливающие силу постоянных магнитов.
Постоянные магниты расположены в подшипниковых щитах по диаметру с чередующейся полярностью.

Постоянные магниты расположены в подшипниковых щитах по диаметру с чередующейся полярностью.

Электромагнитные катушки расположены в роторе аналогичным способом.

Принцип работы магнитного двигателя основан на взаимодействии постоянного и электромагнитного полей.

Принцип работы магнитного двигателя основан на взаимодействии постоянного и электромагнитного полей.

Если по катушке, намотанной медным проводом (соленоидом), пропустить электрический ток, то в нём возникнет магнитное поле, которое станет взаимодействовать с магнитным полем постоянных магнитов. Другими словами, катушка втянется в зазор между постоянными магнитами.

Если ток выключить, катушка выйдет из зазора между постоянными магнитами без сопротивления.

Если ток выключить, катушка выйдет из зазора между постоянными магнитами без сопротивления.

По своей сути магнитный двигатель является синхронным электромагнитным двигателем. Только многополюсным и без использования железа в электромагнитных катушках. Железо, хоть и усиливает магнитную силу электромагнитной катушки, в этом двигателе использоваться не может, поскольку остаточная индукция неодимовых магнитов достигает 1,5Тл и на перемагничивание железных сердечников электромагнитных катушек, которые намагничиваются под действием постоянных магнитов, затрачивается огромное количество энергии.

А катушка без сердечника будет взаимодействовать с постоянным магнитом при любых (даже самых малых) значениях электрического тока. И будет абсолютно инертна к постоянным магнитам, если тока в катушке не будет.

Конечно, конструкция электромагнитного двигателя, в котором применяются катушки медного провода без железного сердечника, не нова. Есть масса вариантов и масса оригинальных конструкций, в которых используется принцип взаимодействия постоянного тока и электромагнитной катушки без сердечника. Но ни одна конструкция не имеет КПД больше 100%. Причина этого не в конструкции двигателя, а в неправильном понимании природы, как постоянного магнита, так и электрического тока.

Дело в том, что до сих пор магнитное поле постоянного магнита считается сплошным и однородным. И электромагнитное поле соленоида также считается однородным и сплошным. К сожалению, это большое заблуждение. Так называемое магнитное поле постоянного магнита в принципе не может быть сплошным, поскольку сам магнит имеет составную структуру из множества спрессованных в одно тело, доменов (элементарных магнитов).

По своей сути, домены — это те же магниты, только очень маленькие.

По своей сути, домены — это те же магниты, только очень маленькие. Их размер порядка 4 микрон. А если взять два обычных магнита, положить их на стол одноимёнными полюсами вниз и попытаться сблизить, то нетрудно заметить, что они отталкиваются друг от друга. Также отталкиваются и их магнитные поля. Так как же магнитное поле постоянного магнита может быть сплошным? Однородным — да, но не сплошным.

Магнитное поле постоянного магнита состоит из множества отдельных магнитных полей размером порядка 4 микрон. Их называют силовыми линиями магнитного поля и ещё из школьной программы по физике все знают, как их обнаружить с помощью железных опилок и листа бумаги. На самом деле железные опилки сами становятся доменами и продолжают постоянный магнит. Но, поскольку они не закреплены механически, как в толще постоянного магнита, они расходятся веерообразно, что ещё раз подтверждает утверждение о том, что магнитное поле постоянного магнита не является сплошным.

Но если магнитное поле постоянного магнита состоит из множества магнитных полей, то и электромагнитное поле соленоида тоже не может быть сплошным. Оно также должно состоять из множества отдельных магнитных полей. Однако в катушке медного провода нет доменов. Есть проводник и электрический ток. А электрический ток это поток свободных электронов. Каким образом этот электронный поток может создавать магнитное поле?

Магнитный момент электронов обусловлен собственным вращением электронов. Спином. Если электроны вращаются в одном направлении и в одной плоскости их магнитные моменты суммируются. Поэтому они ведут себя подобно доменам в постоянном магните, выстраиваясь в электронные столбы и создавая отдельное электромагнитное поле. Количество таких электромагнитных полей зависит от напряжения электрического тока приложенного к проводнику.

Магнитный момент электронов обусловлен собственным вращением электронов.

К сожалению, пока не установлена количественная связь между напряжением и числом магнитных полей. Нельзя сказать, что напряжение в 1 Вольт создаёт одно поле. Над решением этой задачи ещё предстоит поломать голову учёным. Но то, что связь есть, установлено определённо. Определённо установлено и то, что одно магнитное поле постоянного магнита может соединиться только с одним магнитным полем соленоида. Причём наиболее эффективна эта связь будет тогда, когда толщина этих полей совпадёт.

Толщина магнитных полей постоянного магнита порядка 4 микрон. Поэтому площадь магнитного полюса не должна быть большой. Иначе придётся пускать на обмотку соленоида слишком большое напряжение.

Возьмём, например, магнит, у которого площадь полюса равна 1 квадратному сантиметру. Разделим его на 4 микрометра. 1/0,0004=2500.

То есть для эффективной работы катушки с магнитом, у которого площадь магнитного полюса 1 квадратный сантиметр, необходимо подать на эту катушку электрический ток с напряжением 2500 Вольт. При этом сила тока должна быть очень маленькой. Примерно 0,01 Ампера. Точные значения силы тока ещё не установлены, но известно одно, чем меньше сила тока, тем выше КПД. Очевидно, причиной этому является то обстоятельство, что электрическая энергия переносится электронами. Однако один электрон не может перенести большое количество энергии. Чем больше энергии переносит электрон, тем больше потерь от столкновения электронов с атомами в кристаллической решётке проводника электротока. Это как движение снежного кома по склону горы поросшей деревьями. Чем больше снежный ком, тем чаще он сталкивается с деревьями, оставляя часть снега на стволах. Так и электрон, сталкиваясь с атомами, отдаёт им часть своей энергии.

Если же в работе участвует множество слабо возбуждённых электронов, то энергия между ними распределяется поровну и электроны гораздо свободнее проскальзывают между атомами кристаллической решётки проводника. Вот почему по одному и тому же проводнику ток малой силы и высокого напряжения можно передать с гораздо меньшими потерями на сопротивление, чем ток малого напряжения и большой силы.

Таким образом, для эффективного взаимодействия электромагнитной катушки без сердечника с постоянным магнитом, необходимо навить катушку тонким проводом, порядка 0,1 мм и с большим количеством витков, порядка 6 000. И подать на эту катушку электроток большого напряжения. Только при таких условиях двигатель получит возможность иметь КПД больше 100%. Причем, чем меньше сила тока в электромагнитных катушках, тем выше КПД. Более того, электрический ток на катушку можно подавать короткими импульсами. В тот момент, когда катушка приблизилась к постоянному магниту на минимальное расстояние. Это ещё больше повысит эффективность работы двигателя. Но самую большую эффективность двигатель приобретёт в том случае, когда электромагнитные катушки закольцевать с конденсаторами, создав некоторое подобие колебательного контура, широко применяемого в радиоэлектронике для создания электромагнитных волн. Ведь по закону о сохранении энергии электроток не может исчезнуть бесследно. В колебательном контуре он всего лишь перемещается из электромагнитной катушки в конденсатор и обратно, создавая при этом электромагнитные волны. При этом потери электроэнергии минимальные и обусловлены только сопротивлением материала. А на создание электромагнитных волн энергия практически не тратится. По крайней мере, так утверждает учебник по физике. И если использовать это явление на взаимодействие с постоянными магнитами, получим механическую энергию, практически не потратив на это электрическую.

В общем можно констатировать, что секрет двигателя с КПД больше 100% не в конструкции двигателя, а в принципе взаимодействия постоянного магнита и электромагнитной катушки с электрическим током.

Возьмём, к примеру, автомобильный двигатель внутреннего сгорания. Есть автомобили двигатели, которых имеют простейшую конструкцию и потребляют 20 литров топлива на 100 километров пути. При этом обладая мощностью каких-то 70 лошадиных сил. А есть автомобили, двигатели которых увешаны электроникой, потребляющие всего 10 литров топлива на 100 километров пути, но имеющие мощность до 200 лошадиных сил. Хотя принцип действия у обоих автомобилей одинаков. Разница лишь в том, как используется этот принцип действия. Можно просто залить порцию топлива в цилиндр двигателя и как попало поджечь его, а можно подготовить высококачественную топливную смесь, вовремя впрыснуть её в цилиндр и вовремя поджечь.

В электромагнитном двигателе цилиндром служит электромагнитная катушка. А топливом электрический ток. Но для двигателей внутреннего сгорания придуманы различные виды топлива. От дизельного до высокооктанового. И для каждого типа двигателя предназначен свой тип топлива. Двигатель, рассчитанный на работу с высокооктановым бензином, не может работать на дизельном топливе. И даже работая на низкооктановом бензине, он не сможет дать тех технических возможностей, которые от него требуют.

У электрического тока тоже два параметра. Сила тока и напряжение. Электрический ток высокого напряжения можно сравнить с высокооктановым бензином. Пуская на катушку электрический ток высокого напряжения, необходимо следить, чтобы смесь не была слишком обогащённой. То есть сила тока должна быть достаточной, но не превышала необходимой. Иначе излишняя энергия просто вылетит в трубу и значительно уменьшит КПД двигателя.

Конечно, сравнивать электромагнитный двигатель с двигателем внутреннего сгорания не совсем уместно. Повысить мощность двигателя внутреннего сгорания можно, увеличив давление в камере сгорания. С электромагнитным двигателем такой фокус не удастся. Можно увеличить длину импульса в электромагнитной катушке. Мощность, конечно, увеличится, но и КПД упадёт.

Увеличивать мощность электромагнитного двигателя следует лишь путём увеличения количества полюсов. Это словно собачья упряжка. Одно животное, конечно, из себя реальной силы не представляет, но два десятка — это уже что-то весьма серьёзное. Поэтому, в двигателе применяется многополюсная система, все катушки в которой подключены параллельно. В мощных двигателях количество полюсов может исчисляться сотнями.

Увеличивать мощность электромагнитного двигателя следует лишь путём увеличения количества полюсов. В мощных двигателях количество полюсов может исчисляться сотнями.

В небольшой модели двигателя, гораздо эффективнее применять систему в которой электромагнитные катушки расположены в роторе. В данном случае катушка работает одновременно с двумя магнитами. Это в два раза увеличивает эффективность работы катушки даже при том, что импульс на катушки передаётся через щёточный узел.

В больших двигателях с многороторной ситемой гораздо эффективнее применять систему с постоянными магнитами на роторе. Кострукция упрощается, а катушки которые работают только на одну сторону, находятся только на крайних статорах. Катушки же внутренних статоров работают сразу на две стороны.

В природе самым сильным животным является слон. Но он много ест, и вес, который он способен поднять, значительно меньше его собственного веса. Поэтому КПД его работы очень низок.

Маленький муравей ест очень мало. А вес, который он может поднять, превышает его собственный вес в 20 раз. Чтобы получить упряжку с большим КПД нужно запрягать в неё не слона, а кучу муравьёв.
